- Serie
Los diodos se pueden conectar en serie siempre que la
suma de las caídas de tensión sea menor que la tensión
de alimentación.
La fórmula a utilizar para el cálculo de la resistencia limitadora es :
R = ---------------
I
Ver figura para su interconexión.
- Paralelo

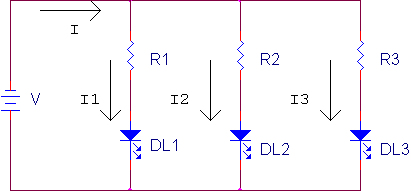

Para conectar varios Leds en paralelo solo tendremos que calcular el valor para un Led y luego los ponemos como en la figura
En este caso habrá que tener cuidado con la intensidad de la fuente de alimentación que deberá ser superior a la suma de todos los Leds.
Ejemplo
Supongamos que la tensión de alimentación es de 12 voltios
y vamos a utilizar un diodo Led de color rojo por el que circulará
una corriente de 5 mA.
La resistencia limitadora será:
La resistencia limitadora será:
R = --------- = 2,14 K
5
Utilizaremos un resistencia normalizada (ver lista normalizada) de valor
2K2, con esta resistencia la intensidad real que circulará es de
4,86 mA. Valor lo más próximo al teórico.
El cálculo de la potencia lo vamos a realizar con la Ley de joule con lo que resultado queda P = 0.055 W, es decir, 55 mW; por tanto, basta con utilizar una resistencia de ¼ de vatio (250 mW) de 2K2 en serie con el diodo Led.
El cálculo de la potencia lo vamos a realizar con la Ley de joule con lo que resultado queda P = 0.055 W, es decir, 55 mW; por tanto, basta con utilizar una resistencia de ¼ de vatio (250 mW) de 2K2 en serie con el diodo Led.
Os dejo un enlace donde se explica como calcular la resistencia limitadora.
http://youtu.be/cxkCw7nwjyk
http://youtu.be/cxkCw7nwjyk
